軸向內壓式波紋補償器

軸向內壓式波紋補償器(TNY)

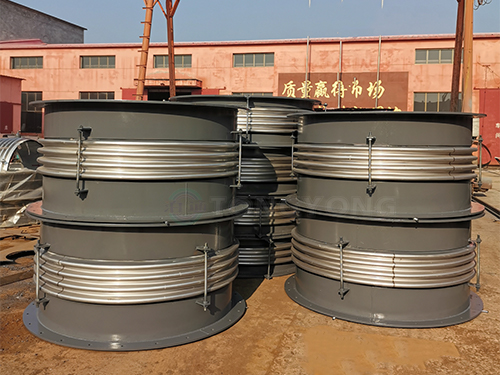

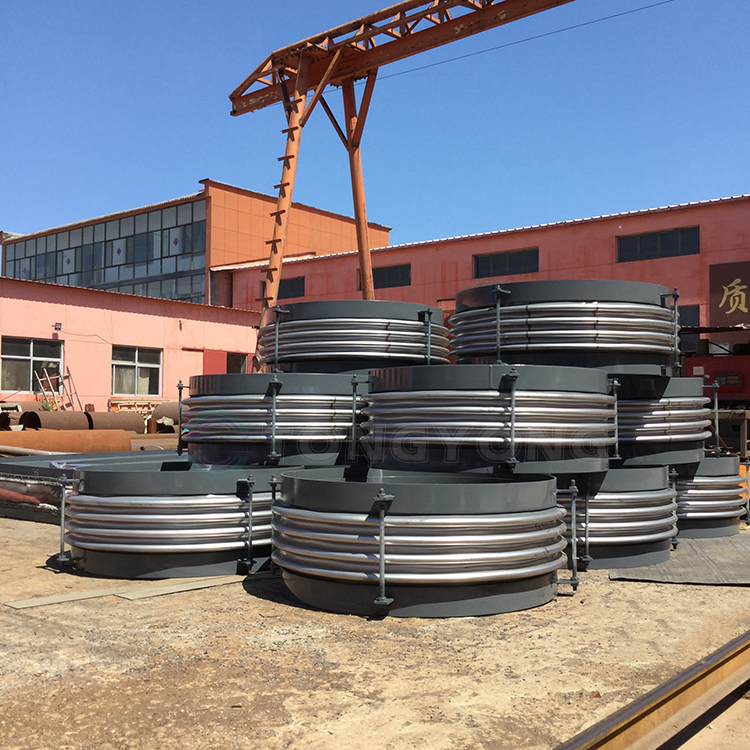

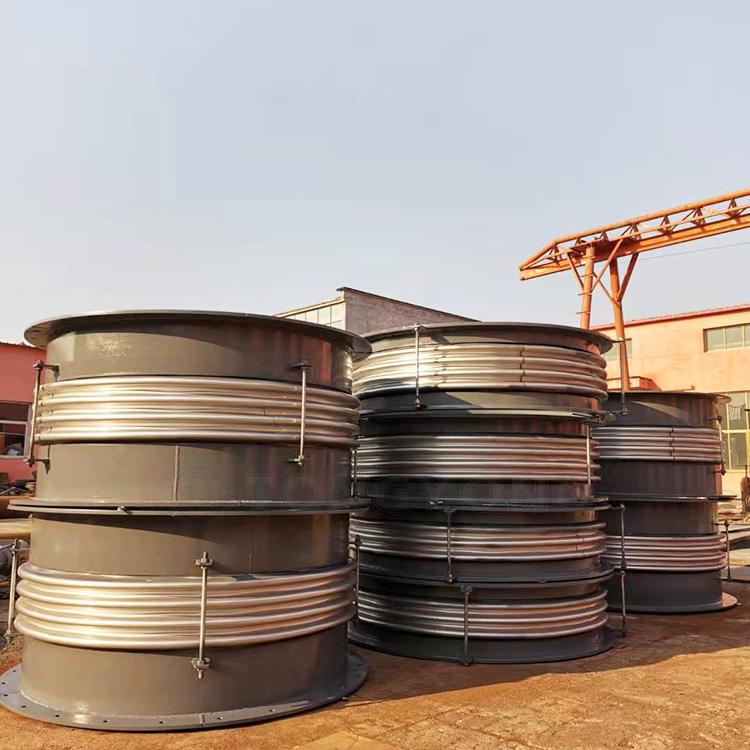

TNY軸向型內壓式波紋補償器（又名TNY軸向型內壓式金屬波紋管膨脹節）TNY軸向型內壓式金屬波紋管膨脹節型號：本廠生產膨脹節DN32-DN8000,TNY軸向型內壓式金屬波紋管膨脹節壓力級別：0.1MPa-2.5MPa。

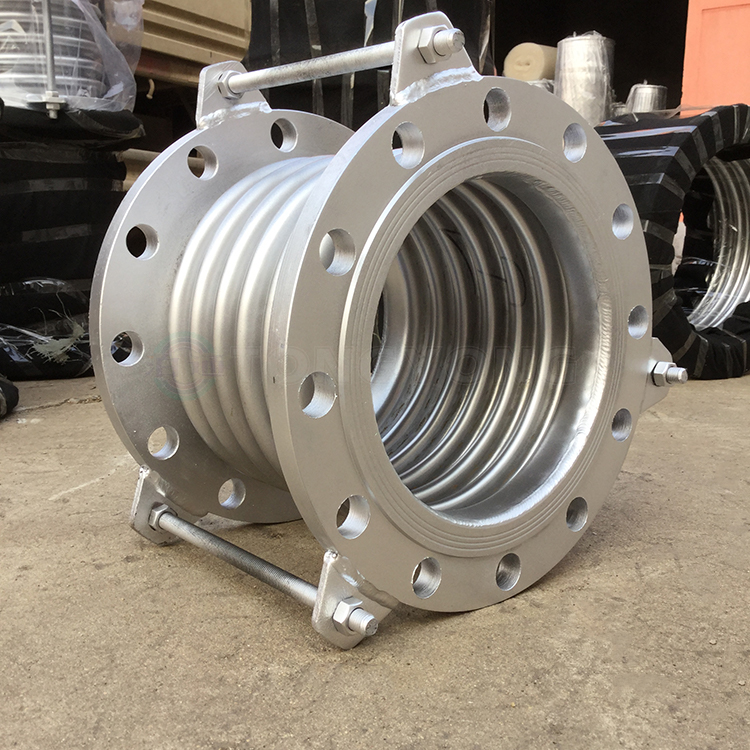

TNY軸向型內壓式金屬波紋管膨脹節連接方式：①法蘭連接式
②接管連接式
產品軸向補償量：18mm-400mm。

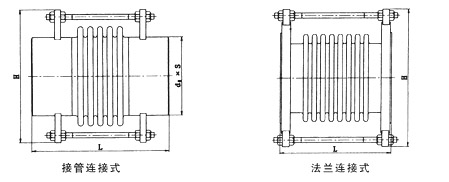

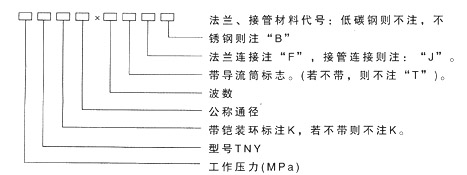

1、該金屬波紋管膨脹節結構簡圖                     2、該金屬波紋管膨脹節產品代號                               舉例：0.6TNY500 ×4TF     表示：公稱通徑為Ф500，工作壓力為0.6Mpa,(6kgf/cm²)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋膨脹節。3、該金屬波紋管膨脹節（補償器）結構特點          TNY軸向型內壓式波紋管膨脹節（波紋補償器）由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋膨脹節上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。該類波紋膨脹節結構簡單，價格低，因而優先選用。 4、該金屬波紋管膨脹節特點          TNY軸向型內壓式波紋管膨脹節（波紋補償器）主要補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，便一般不應用它來補償角位移。 5、該金屬波紋管膨脹節安裝使用注意事項         現場安裝完后，_拆除拉桿。 6、該金屬波紋管膨脹節對支座作用力的計算            內壓推力：F=100·P·A          軸向彈力：Fx=Kx·(f·K)          橫向彈力：Fy=Ky·Y               彎        矩：My=Fy·L          彎        矩：M_θ=K_θ·θ          合成彎矩：M=My+M_θ 式中：Fx：軸向剛度N/mm               X:軸向實際移量mm              Fy:橫向剛度N/mm                  Y:橫向實際位移量mm              K_θ:角向剛度N·m/度             θ：角向實際位移量（度）              P：工作壓力Mpa                    A:波紋管有效面積cm²(查樣本)              L:膨脹節中點至支座的距離m 7、應用舉例   某碳鋼管道，公稱通徑500mm,工作壓力0.6Mpa，介質溫度300℃，環境_溫度-10℃，補償器安裝溫度20℃，根據管道布局（如圖），需安裝一內壓式波紋膨脹節（補償器），用以補償軸向位移動X(jué)=32mm,橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m,膨脹節（補償器）疲勞破壞次數按15000次考慮，計算支座A的受力。                         解：（1）根據管道軸向位移X=32mm Y=2.8mm θ=1.8度                     由樣本查得0.6TNY500×6F的軸向位移量  Xo=84mm                         橫向位移量：Yo=14.4mm。角位移量θ=±1.8度。                     軸向剛度Kθ=197N·m/度。用下面關系式來判斷此膨脹節（補償器）是否滿足題示要求：                              （2）對膨脹節（補償器）進行預變形，預變形量△X為：                                                 因△X為正，所以出廠前要進行“預拉伸”13mm        (3)膨脹節支座A受力計算：              內壓推力：F=100·P·A=100×0.6×2445=146700(N)               軸向彈力：Fx=Kx·(f·K)=282×（1/2×32）=4512(N)               橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N)               彎       矩：My=Fy·L=4278.4×4=17113.6(N·m)                                  Mθ=Kθ·θ=197×1.8=354.66(N·m)             合成彎矩：M=My+Mθ=17113.6+354.66=17468.2(N·m)
